راهنمای کامل کاربرد و انتخاب یونیت هیتر

یونیت هیتر صنعتی و تجاری – گرمایش متمرکز و سریع برای فضاهای بزرگ

یونیت هیترها از جمله تجهیزات گرمایشی پرکاربرد در تأسیسات صنعتی و تجاری هستند که با استفاده از جریان هوای پرقدرت، گرمای تولیدشده را به صورت یکنواخت در محیط‌های بزرگ پخش می‌کنند. طراحی مهندسی‌شده این دستگاه، امکان گرمایش سریع و هدفمند را بدون نیاز به شبکه گسترده رادیاتورها یا سیستم‌های پرهزینه مرکزی فراهم می‌سازد.




✔ مقایسه با سایر روش‌های گرمایش

ویژگی یونیت هیتر رادیاتور گرمایش از کف
سرعت گرمایش بسیار سریع آهسته بسیار آهسته
مناسب فضاهای بزرگ بله خیر خیر
هزینه نصب متوسط کم بالا
انعطاف در نصب بالا کم صفر

✔ خدمات و سفارشی‌سازی

  • طراحی اختصاصی برای هر پروژه (با توجه به نوع سیال، دبی، فشار و شرایط اقلیمی)

  • ارائه خدمات مشاوره، نصب و پشتیبانی فنی

  • موجود بودن قطعات یدکی استاندارد و امکان تولید سریع به سفارش مشتری


راهنمای  فنی و کاربردی در مورد یونیت هیتر  به صورت جامع، شامل روش‌های استفاده، اصول سایزینگ، الزامات نصب و نگهداری است. این متن می‌تواند برای مشاوران، طراحان تأسیسات، مدیران پروژه، و تولیدکنندگان بسیار مفید باشد.


راهنمای فنی جامع یونیت هیتر

✅ ۱. روش‌های استفاده و کاربردهای فنی

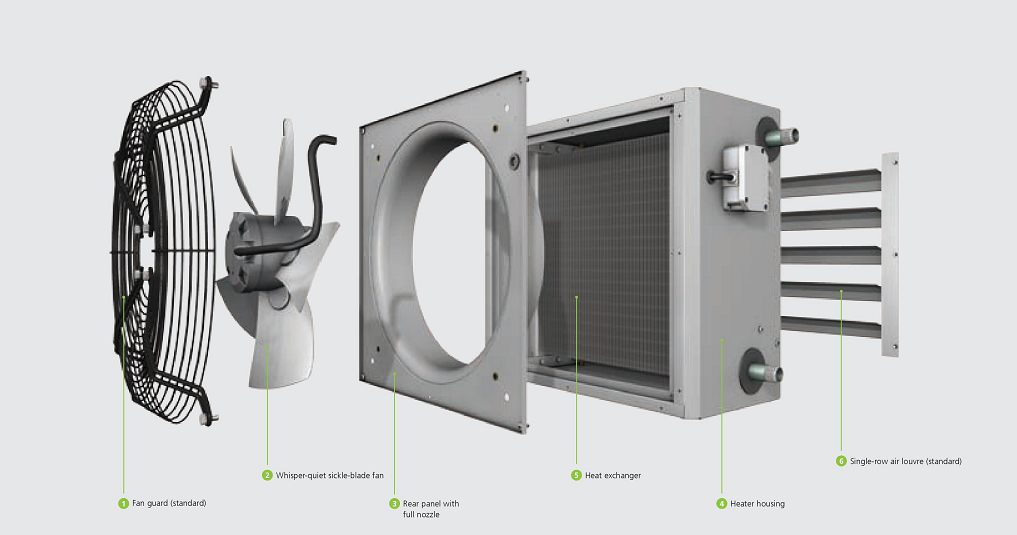

یونیت هیتر دستگاهی است که از یک مبدل حرارتی (کویل)، یک فن با پرتاب بالا و معمولاً بدنه‌ای صنعتی یا دکوراتیو تشکیل شده است. گرما به وسیله جریان آب‌گرم، بخار یا در موارد خاص برق تأمین می‌شود و فن، هوا را از روی کویل عبور داده و به محیط پخش می‌کند.

انواع کاربری:

  1. صنعتی:

    • گرمایش سوله‌ها، کارخانه‌ها، سالن‌های تولید و مونتاژ

    • مناسب برای فضاهای با ارتفاع سقف زیاد و حجم هوای بالا

  2. نیمه‌صنعتی و تجاری:

    • پارکینگ‌ها، نمایشگاه‌ها، پایانه‌ها، استودیوهای بزرگ

  3. کشاورزی و دامپروری:

    • گلخانه‌ها، سالن‌های مرغداری، دامداری و خشک‌کن‌ها

  4. سالن‌های ورزشی یا فضاهای عمومی:

    • به دلیل پرتاب بالای هوا، یکنواختی دما در فضاهای وسیع تضمین می‌شود


✅ ۲. اصول سایزینگ (طراحی و انتخاب ظرفیت)

فاکتورهای اصلی در انتخاب ظرفیت یونیت هیتر:

  • بار گرمایشی فضا (Heat Load): بر حسب کیلووات یا کیلوکالری؛ وابسته به مساحت، ارتفاع، نوع کاربری و عایق‌بندی

  • دمای سیال ورودی و خروجی (ورودی آب‌گرم یا بخار)

  • دبی جریان هوا (CFM یا m³/h): تعیین‌کننده سرعت گرمایش و توزیع یکنواخت

  • دبی آب یا بخار (Lit/hr یا kg/hr): برای طراحی کویل حرارتی

روش سایزینگ خلاصه‌شده:

  1. محاسبه بار گرمایشی فضا (Q) = حجم × اختلاف دمای مطلوب × ضریب نفوذ

  2. انتخاب ظرفیت یونیت هیتر (ظرفیت حرارتی + دبی هوا متناسب)

  3. بررسی صدای تولیدی، فشار استاتیکی و مسیر پرتاب هوا

نکته: برای سالن‌های با ارتفاع بالای ۵ متر، یونیت هیتر با دبی بالا و فن قوی‌تر پیشنهاد می‌شود. همچنین در مناطق سردسیری، استفاده از بخار یا آب داغ با دمای بالا رایج‌تر است.

یونیت هیترها از جمله تجهیزات حیاتی در سیستم‌های گرمایشی صنعتی و تجاری محسوب می‌شوند. این دستگاه‌ها با استفاده از منابع مختلف انرژی مانند آب گرم، بخار یا برق، هوای محیط را گرم کرده و توزیع می‌کنند. در ادامه، به بررسی فنی و تخصصی یونیت هیترهای آب گرم، بخار و الکتریکی پرداخته و نکات کلیدی در زمینه طراحی، نصب، بهره‌برداری و نگهداری آن‌ها را مرور می‌کنیم.

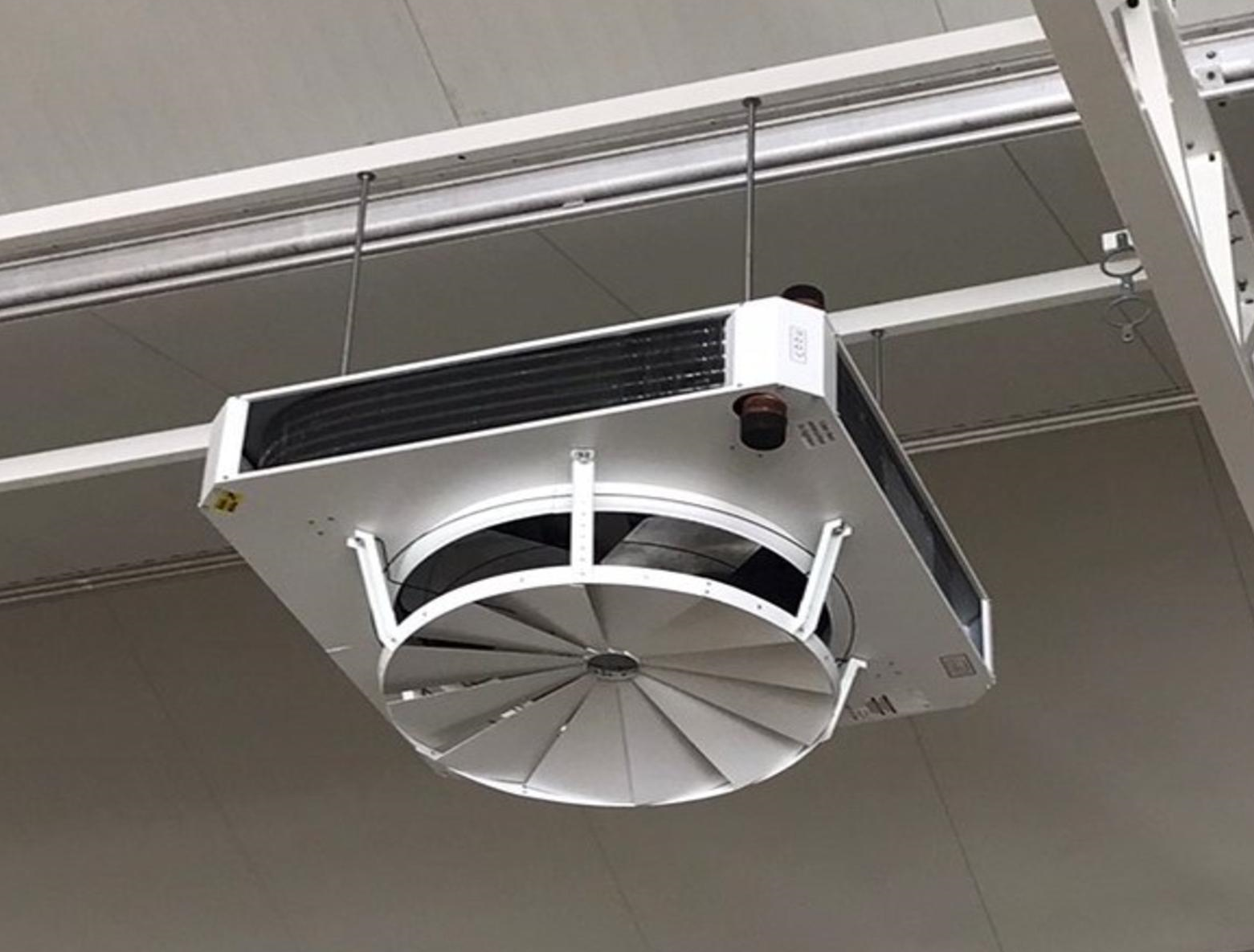

 یونیت هیتر آب گرم (Hot Water Unit Heater)

یونیت هیتر برقی - اکتریکی

این دستگاه جهت گرمایش در فروشگاه ها ، رستوران ها ، ادارات ، مدارس و مقاصد صنعتی استفاده می شود

شامل فن آکسیال و یا سانتریفیوژ  قابل اتصال به کانال

الکتروموتور ، نصب موتور های 900 یا 1400 دور جهت دستیابی به ظرفیت های مختلف هوادهی

 دمپر وزنی یا دارای دمپر های مناسب جهت هدایت هوا

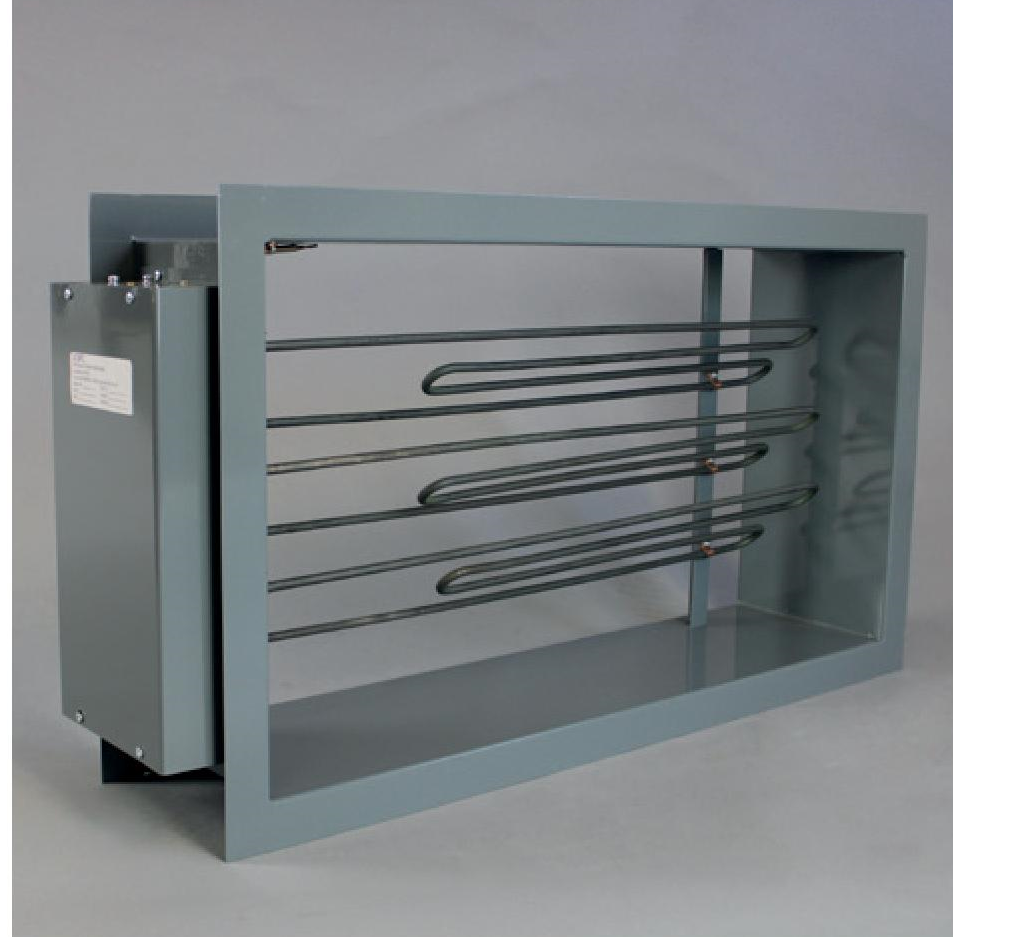

المنت های پره دار با ظرفیت 3kw تا 50kw می باشند . کویل هیتر به گونه ای طراحی شده است که کارایی بسیار بالایی نسبت به دیگر المنت ها دارد. در هر جائیکه محدودیت فضا وجود دارد و نیاز به حرارت بسیار بالایی هست میتوان ازاین نوع هیتر برای ایجاد حرارت مورد نیاز استفاده کرد. حجم کوچک ، قابلیت انعطاف پذیری ، توان حرارتی بالا ، تولید وانتقال حرارت در کمترین زمان این نوع محصول را منحصربفرد و متمایز ساخته است.

کانکشن اتصال برق ورودی وکابل کنترل دما در ابتدای المنت تعبیه شده که در دو مدل ترموکوپل دار و بدون ترموکوپل است . روکش خارجی هیتر از جنس استیل از قطر 3 میلیمتر در طول های مختلف با تحمل حرارتی بالغ بر950 درجه سانتیگراد با توان های متغیرمورد استفاده بیشتر صنایع تولیدی میباشد.در تیپ استاندارد از لوله های 3/8 اینچ مسی و در مدل ظرفیت بالا از لوله های 1/2 اینچ فولادی استفاده می شود.

در ادامه، راهنمایی فنی و جامع درباره یونیت هیترهای الکتریکی ارائه می‌شود که برای مهندسان و متخصصان تأسیسات در پروژه‌های صنعتی، تجاری و ساختمانی طراحی شده است.


معرفی فنی یونیت هیتر الکتریکی

یونیت هیتر الکتریکی دستگاهی مستقل برای گرمایش محیط است که با استفاده از المنت‌های مقاومتی، انرژی الکتریکی را به گرما تبدیل می‌کند. این دستگاه‌ها برای فضاهایی مانند انبارها، کارگاه‌ها، سوله‌ها، پارکینگ‌ها و فضاهای صنعتی یا تجاری با سقف بلند مناسب هستند.


پکیج یونیت هواگردان

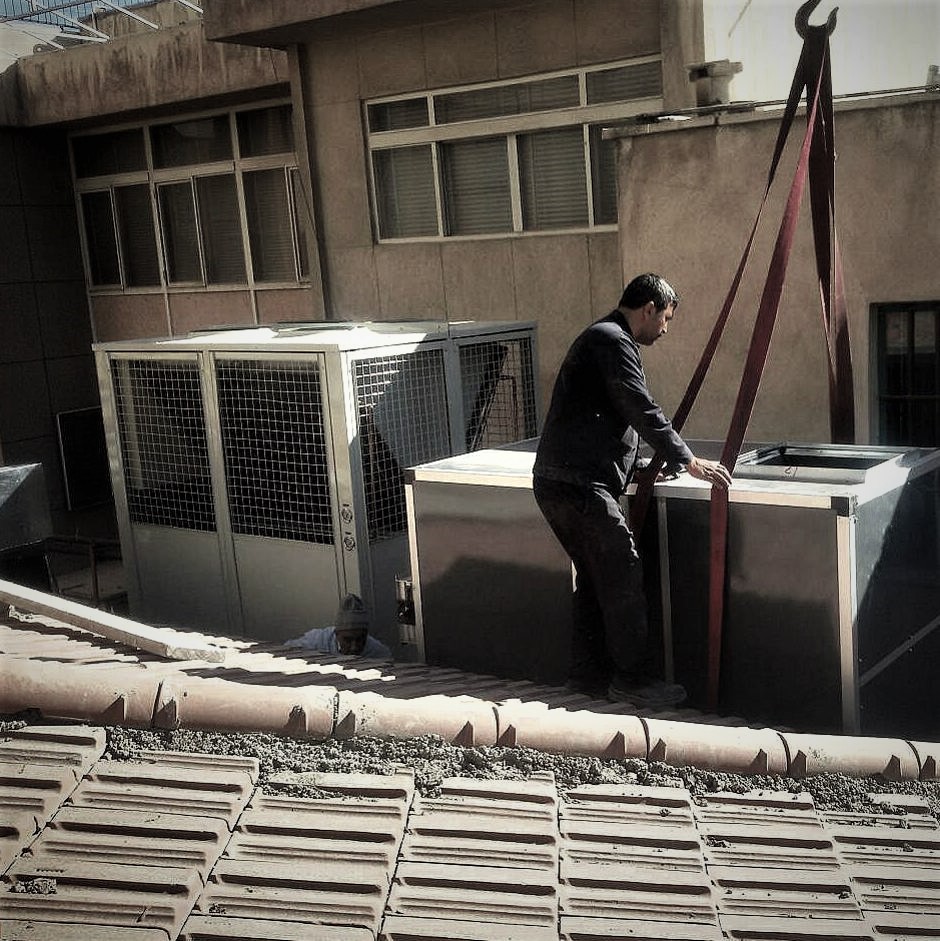

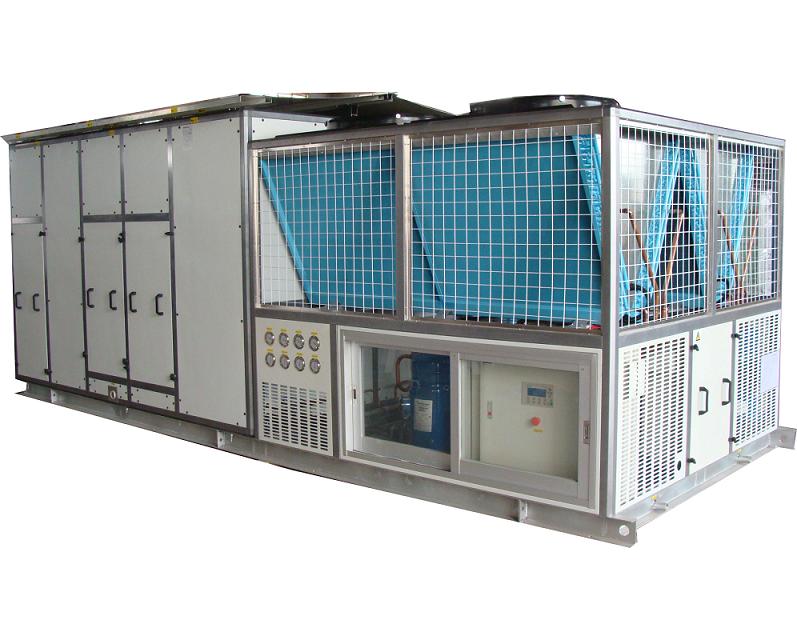

پکیج یونیت پشت بامی


پکیج یونیت هواگردان برای سرمایش و گرمایش هوای محیط از ظرفیت 7.5 تا 70 تن برودتی در انواع آبی و هوایی ساخته می شود . نوع هوایی تا ظرفیت 40 تن تبرید با کندانسور هوایی می تواند به صورت یکپارچه ساخته شود  . نصب کویل های گرمایی از نوع آب گرم ، بخار و همچنین هیتر الکتریکی بر روی این دستگاه ها امکان پدیر است .

انتخاب دستگاه :

با توجه به دمای مرطوب هوای ورودی و دمای خروج آب از کندانسور برای دستگاه های کندانسور آبی و دمای هوای محیط برای دستگاه های کندانسور هوایی و با توجه به بار برودتی و بار گرمایشی مورد نیاز از جدول شماره 1 انجام می پذیرد .

مشخصات فنی :

فن: سانتریفیوژ دوطرفه بالانس شده به صورت استاتیک و دینامیک طبق استاندارد ISO 1940 – G 6.3 نصب لاستیک های  لرزه گیر زیر مجموعه فن و موتور جهت ایجاد سیستم تعلیق - خروجی فن ها در داخل دستگاه توسط اتصال قابل انعطاف به فلانچ خروجی متصل می شوند

پولی: از جنس آلومینیوم  دارای بالانس استاتیک و دینامیک

اتصال درین حلزونی (casing drain)

یاتاقان: از نوع خود تنظیم با مارکهای ASAHI یا   KOYOیا FYH ژاپن دارای لوله مویی مجهز به گریس کاری مداوم (قابلیت گریس زنی یاتاقانها از خارج) طراحی شده برای حداقل 2000 ساعت کارکرد بدون نیاز به سرویسکاری و تسمه از نوعV  ساخت کره یا ژاپن با افزایش عمر سیستم انتقال قدرت

بدنه : تماما از ورق گالونیزه گرم ( HOT DIP) دوجداره به ضخامت مناسب و نحوه ساخت کاملا پیچ و مهره ای ( جلوگیری از خوردگی ؛افزابش عمر دستگاه ؛ قابل مونتژ و دی مونتاژ مجدد) ، ورق ها پس از رنگ کاری با لاستیکهای مخصوص به پروفیل استراکچر یسته شده و کاملا هوابندی می شوند

 کلاف بندی : از پروفیل آلومینیوم اکسترود و ایج شده و کرنر های دایکاستی آلومینیومی

شاسی : ساخته شده از ناودانی فابریک . پس از عملیات جوشکاری و فرز کاری با رنگ پوشش داده می شود

کمپرسور : اسکرال با مبرد R22 مجهز به فن های لرزه گیر مجهز به هیتر کارتر روغن (Crank Kase Haeter)جهت جلوگیری از آفزایش

الکتروموتور:  با کلاس حفاظتی IP55- عایق حرارتی کلاس F  - بدنه آلومینیومی-( مارک موتوژن ) موتور اروپایی با درخواست مشتری و توافق طرفین

عایق : از نوع پلاستوفوم  با  مقاومت بالا در مقابل حرارت- جهت جلوگیری از اتنفال حرارت با هوای خارج

کویل کندانسور : سه ردیفه 8FPI لوله مسی و فین آلومینیومی

اواپراتور : چهار ردیفه 8FPI لوله مسی و فین آلومینیومی

کندانسور آبی : شامل دو مبدل پوسته و لوله از فولاد کربنی و لوله ها از مس دی اکسید شده بدون درز با قطر خارجی 3/4" فین دار مطابق ASTM B75-85,UNC12200 می باشند . صفحات لوله ای از جنس فولاد کربنی (ST-52) می باشند .لوله ها با استفاده از روش انبساط مکانیکی (Mechanical Expansion ) ایجاد شیار و چسب مخصوص به تیوب شیت ها محکم می شوند .

سینی درین : از ورق گالوانیزه با شیب بندی مناسب جهت هدایت آبهای حاصل از تقطیرکویل DX

 امکان دسترسی : اتاق فن و اتاق تبخیر دارای درب بازدید لولایی با لولا ودستگیره پلی پروپیلن با هوابندی بسیار مناسب ودسترسی بسیار آسان-  یراق ها از مهره پرپی و پیچ استیل آلنی ؛ روبند پنل آلترامید ؛ همه طبق طرح آروسیو ایتالیا جهت دسترسی به اتصالات (بسته به محل قرارگیری)، دستگاه قابل تغییر در طراحی و تولید می باشد.

کنترل های الکتریکی و حفاظتی  جهت راه اندازی کمپرسور از راه انداز  part winding  استفاده می گردد . کنترل کننده دیجیتالی ، رله ها و اتصالات برقی در تابلو مخصوص به همراه سیم کشی های داخلی برای چیلر ها تعبیه می گردند . تنها سیم کشی مورد نیاز در محل ، سیم کشی به اتصالات تابلو برق در محل می باشد .

شیر آلات و ادوات تبریدی   تمام شیر آلات تبریدی نظیرشیر انبساط و شیر سلونویدی ساخت شرکت های معتبر نظیر DANFOSS  و یا ALCO  می باشند .

 رنگ آمیزی : از نوع پودری کوره ای الکترواستاتیک با مقاومت بالا در مقابل شرایط جوی و تابش خورشید

به ضخامت 30 تا 40 میکرن با شید رنگ RAL7032

فیلترینگ: بستر اول : فیلتر آلومینیومی قابل شستشو با راندمان 25%

بستر دوم : فیلتر کیسه ای قابل تعویض با راندمان F6

قابلیت تولید دستگاه  به صورت یکپارچه یا مجزا و یا یونیت های یکپارچه شده مدولار  با خروجی های قابل کنترل.

 فن کندانسور هوایی: از نوع AXIAL با طراحی 600 الی 900 دور بمنظور کاهش سطح صدا می باشد، و دارای درجه حفاظتی IP54  هستند.امکان نصب سایر آپشن های درخواستی مشتری وجود دارد.

فیلتراسیون:

به منظور تهویه هوا ، بایستی گرد و غبار و آلودگی ها از آن حذف شوند ؛ انتخاب فیلتر بایستی متناسب با نیاز سیستمی که هواساز برای آن انتخاب می گردد ، انجام شود :

انواع فیلتر های قابل انتخاب به شرح زیر است :

washable metallic pre filter

Glass wool pre filter

Plated filter ( non woven filter )

Bag filter

Fine filter

Hepa filter

Ulpa filter

Active carbon filter


کمپرسور:

اگر چه مرسوم ترین نوع کمپرسور در کشور ما نوع رفت و برگشتی است ولی با پیشرفت تکنولوژی انواع مختلفی از کمپرسور ها در دنیا تولید شده که هر کدام با توجه با خصوصیات آنها ، سهم مهمی از بازار را به خود اختصاص داده اند . در همین راستا  هواگردان علاوه بر ساخت چیلر های مجهز به کمپرسور های رفت و برگشتی ، اقدام به طراحی و ساخت چیلر های جدید خود بر مبنای این کمپرسور نموده است


دریافت کاتالوگ

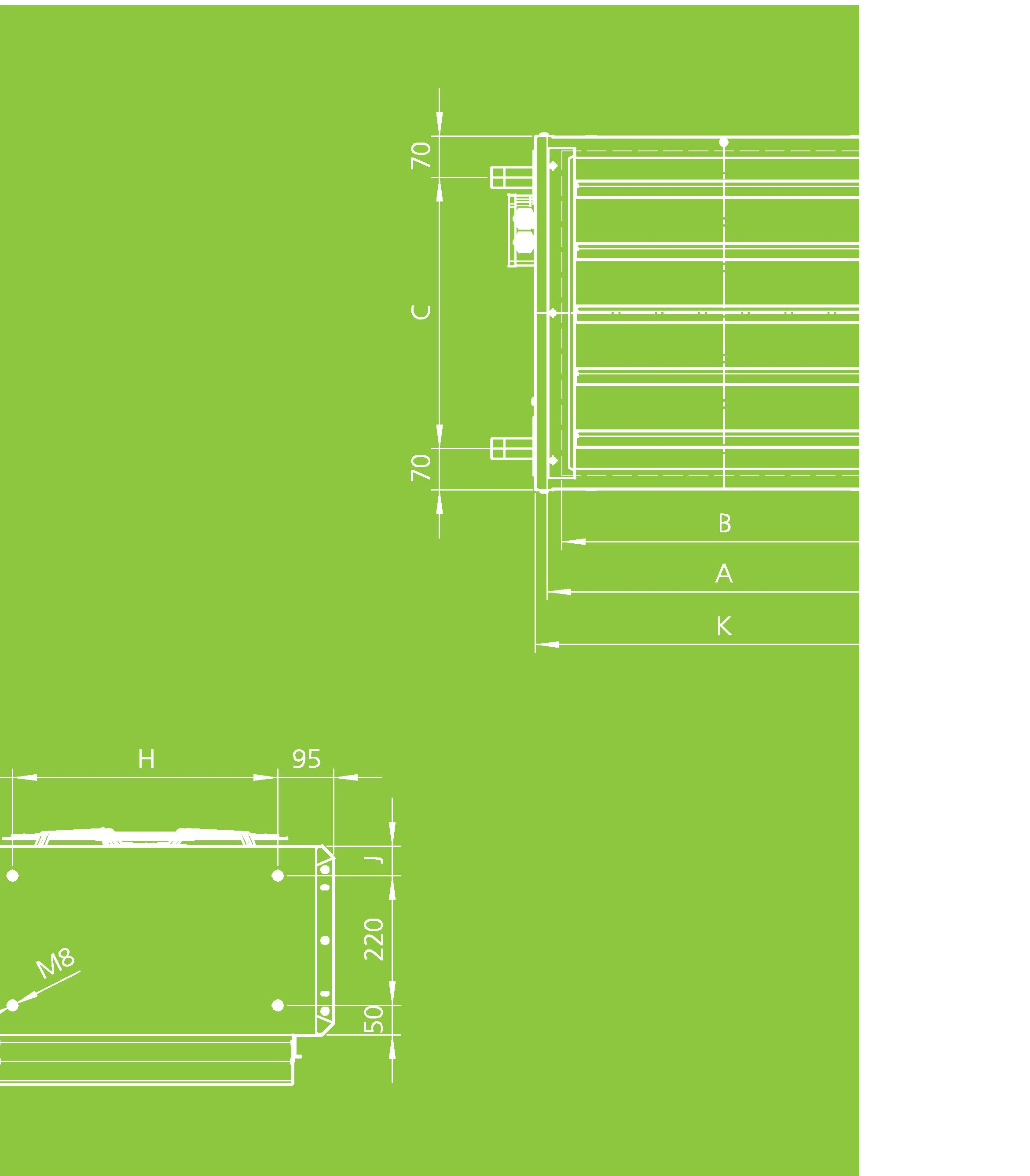

یونیت هیتر


کابینت ساخته شده از ورق آهنی به ضخامت مناسب با پوشش رنگ پودری الکترواستاتیک کوره ای . کویل گرمایی از لوله مسی وفین های آلومینیومی ؛ دریچه خروجی قابل تنظیم ؛ فن پروانه ای ( آکسیال ) صنعتی تک سرعته با بالانس استاتیک و دینامیک و درجه حفاظت IP54   . این الکتروموتور ها در دو نوع تکفاز و سه فاز ارایه شده و تحت سفارش الکترو موتور های دو دور نیز موجود می باشد . برای مکان های حاوی بخارات قابل اشتعال و یا محیط های دارای خطر انفجار الکترو موتور های مخصوص ( Antifriction & Spark Proof motors) قابل ارایه می باشد



مشخصات فنی یونیت کابینتی

  • ساختار کابینت:
    بدنه از ورق فولادی با ضخامت مناسب، دارای پوشش رنگ پودری الکترواستاتیک و پخت کوره‌ای، مقاوم در برابر خوردگی، رطوبت و شرایط صنعتی.

  • کویل گرمایشی:
    ساخته شده از لوله‌های مسی با فین‌های آلومینیومی پرس شده به روش مکانیکی یا هیدرولیکی جهت انتقال حرارت بهینه.

  • فن و پروانه:
    مجهز به فن آکسیال صنعتی تک‌سرعته با بالانس استاتیکی و دینامیکی کامل، مناسب برای کارکرد مداوم، با درجه حفاظت IP54 مطابق با استانداردهای صنعتی.

  • الکتروموتور:
    ارائه در مدل‌های تک‌فاز و سه‌فاز، امکان سفارش در مدل‌های دو سرعته (2-Speed) نیز وجود دارد.
    برای محیط‌های دارای بخارات قابل اشتعال یا خطر انفجار، امکان تجهیز با الکتروموتورهای ویژه با حفاظت ضدجرقه و ضداصطکاک (Spark Proof & Antifriction Motors) طبق درخواست مشتری فراهم است.

  • دریچه خروجی:
    دریچه هوای خروجی از نوع قابل تنظیم (Adjustable Louver) جهت هدایت جریان هوا در زوایای مختلف، مناسب برای توزیع یکنواخت هوا در فضا.


1. کاربردها و حوزه‌های استفاده

  • صنایع سنگین، کارخانه‌ها، سالن‌های تولید

  • انبارها، سوله‌های ورزشی، تعمیرگاه‌ها، گلخانه‌ها

  • سالن‌های مرغداری و دامداری صنعتی

  • پارکینگ‌های عمومی، آشیانه هواپیما، نمایشگاه‌ها

بیان اینکه این دستگاه برای فضاهای بزرگ با ارتفاع زیاد و نیاز به گرمایش سریع و متمرکز طراحی شده است.


2. مزایای فنی و عملیاتی

  • مصرف انرژی بهینه (در صورت وجود راندمان بالا یا کنترل دما)

  • پخش یکنواخت گرما با پرتاب هوای قوی

  • امکان نصب روی دیوار، سقف یا پایه

  • عملکرد سریع و بی‌نیاز از سیستم گرمایش مرکزی گسترده

  • امکان تجهیز با ترموستات، کنترل دور، سنسورهای ایمنی


3. مشخصات فنی قابل تنظیم یا سفارشی‌سازی

  • کویل آب‌گرم، بخار یا الکتریکی

  • الکتروموتور تک‌فاز / سه‌فاز / دو دور

  • انواع پروانه (آکسیال، سانتریفیوژ)

  • جنس بدنه (آهن با رنگ الکترواستاتیک، گالوانیزه، استیل)

  • فشار کاری و دبی هوای قابل پشتیبانی


4. ملاحظات ایمنی و استانداردها

  • درجه حفاظت موتور (IP54 یا بالاتر)

  • امکان استفاده از الکتروموتور ضدجرقه (Spark Proof) در محیط‌های خطرناک

  • رعایت استانداردهای CE / ISO / ملی


5. سرویس‌پذیری و نگهداری

  • سهولت دسترسی برای نظافت و سرویس دوره‌ای

  • مقاومت بالا در برابر گرد و غبار و بخارات صنعتی

  • عمر طولانی قطعات مصرفی (یاتاقان، موتور، کویل)


6. مقایسه با دیگر روش‌های گرمایش

مثال: «در مقایسه با سیستم‌های گرمایش از کف یا گرمایش با رادیاتور، یونیت هیترها برای فضاهای بزرگ صنعتی مقرون‌به‌صرفه‌تر و سریع‌تر عمل می‌کنند.»


7. دلایل انتخاب سامان فردوس هواگردان

  • ساخت سفارشی بر اساس شرایط پروژه

  • خدمات پس از فروش، موجود بودن قطعات، گارانتی

  • تولید در ایران و مناسب با شرایط آب‌و‌هوایی داخلی
